CompactPCI Express
(EXP.0) 概念综述 |
|
|
| |
| CompactPCI
Express系统 |
| |
| CompactPCI
Express是一个PICMG的新一带标准,用于高性能模块化的工业计算机,基于PCI
Express高速信号. |
|

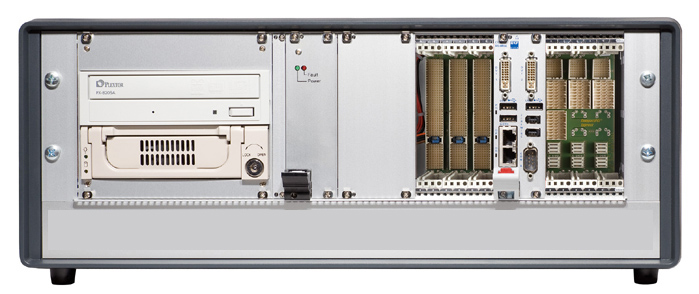

构建一个CompactPCI Express系统，一般而言，它需要既可以支持传统的32位CompactPCI(PCI)，也可以支持CompactPCI
Express(PCI Express), 可以使用双系统(不同母板),也可以使用混合系统(同一母板) |
 |
|
|
| |
|
CompactPCI Express CPU板 |
|
|
|

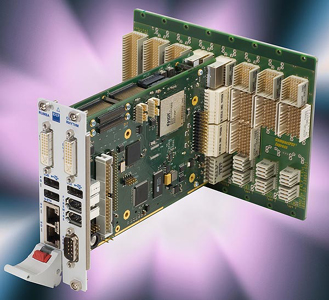

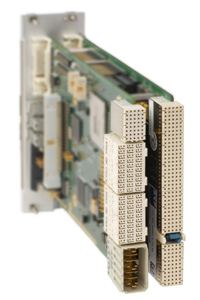

构建一个双母板结构的CompactPCI
Express系统,只需在一个支持PCI Express总线的CPU板上增加一个侧装板(此CPU板本身就设计为传统的32位CompactPCI总线接口,单内部结构支持PCIe),,
例如: 在CCG-RUMBA上增加CCJ-RHYTHM,形成双板结构。这样, CCG-RUMBA保持与传统的32位CPCI兼容,而CCJ-RHYTHM则存取CompactPCI
Express总线, 用于对高速串行I/O的存取与控制。 |
|
|

|
|
|
| |
| 如果构建一个单母板结构的CompactPCI
Express系统，由于CompactPCI Express CPU板是新一代的PCIe结构(此CPU板的总线本身就是CompactPCI
Express, PCIe)，如果要支持传统的32位CompactPCI,
则需要另外使用翻译板, 使其可以存取传统的CompactPCI. |
   |
| |
 |
 |
|
ITMe-TRANS是一个用于将传统的CompactPCI与当今最为先进的Compact
PCI Express(cPCIe)进行互相桥接的翻译(转换)板，它使得串行cPCIe与32位的并行CompactPCI之间在同一个母板下进行数据交换。除了翻译功能之外，板上还设计了一个千兆网络接口及一个SATA规范的
ATA硬盘接口并带有硬盘安装位，可直接将2.5"的SATA硬盘直接固定在板上。
|
|
|
|
特性：
|
|
串行CompactPCI Express与32位并行CompactPCI相互转换
|
|
板上千兆网络接口，RJ45, INTEL
82573
|
|
串行ATA接口支持2.5"设备直接安装
|
|
可通过后I/O构建RAID
|
|
多种操作系统支持：Windows系列(包括:XP
Embedded, Win-CE),Linux(SuSE, RedHat),VxWorks,QNX等
|
|
|
|
|
