ICPe-PM2e |
|
3U
CompactPCI Express(4x1 cPCI Express Lanes).
INTEL Pentium M迅驰处理器,1.4GHz(P738)
或 /2.0GHz(P760)主频(相当于“奔腾
4”处理器P4速度为2.8至4.0G主频CPU),
400MHz或533MHz FSB,板上焊接512M/1GB
DDR2内存,可扩展到1G内存(1GB
DDR SO-DIMM), 总内存可达2GB,2M二级缓存,实时时钟,两个RS232C/485串行接口,LPT1并行接口,I软驱接口,E-IDE硬盘接口,支持Ultra
DMA 133, PS/2键盘/鼠标接口,6个USB
V2.0,AC97-HDA声音接口,两个网络接口,两个千兆FastEthernet
1000Base-T),板上图形显示接口,
2048x1535分辨率(任选AGP4x背板R7000以支持MPEG-2),支持普通模拟XVGA及DVI和LVDS,在Win9x/NT/2000/XP下支持双显,支持视频输出(SDVO),任选CompactFlash卡插座,板上支持uDOC
Flash电子盘(最大2GB),支持多种系统引导方式(LAN,
ACPI2.0,IDE,USB等),功耗为:1.4GHz主频为12
Watt,2.0G主频为28Watt, 被动或主动散热,多种前后面板选择,支持Windows
XP/2000/NT/9x, Linux, VxWorks,QNX,OS9等,MTBF>20年,工作温度:5
-+55C. (任选:-40C-+70C工作温度产品),重量:220g,5%-95%非凝结相对湿度。标准3U(100x160mm)
x21/42mm (4HP/8HP)。 |
Home |
ICP-C7-4 |
|
3U
CompactPCI.
INTEL Celeron M ULV 处理器,1.2GGHz主频,800MHz
FSB,板上最大4GB DDR内存,
3M二级缓存,实时时钟,3xSATA接口,LPT1并行接口, PS/2键盘/鼠标接口,最多5个USB
V2.0(缺省为三个),最多4个千兆网络接口,板上GMA4500图形显示控制器,2048x1535分辨率,支持普通模拟UXGA,WUXGA及,DVI和TFT,任选Mini-Card卡支持最大8GB电子盘,支持多种系统引导方式(LAN,
ACPI2.0,IDE,USB等),功耗为:12
Watt, 被动散热,多种前后面板选择,4HP或8HP,支持Windows
7/ VISTA/ XP/2000/NT/9x, Linux, VxWorks,QNX,OS9等,MTBF>20年,工作温度:0
-+60C. (任选:-20C-+60C工作温度产品),重量:220g,5%-95%非凝结相对湿度。标准3U(100x160mm)
x21mm (4HP/8HP)。 |
|

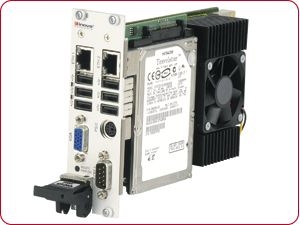

ICP-C2D-8 |
|
3U
CompactPCI.
INTEL Core 2 Duo 酷睿2双核处理器,2.26GGHz主频,1066MHz FSB,板上最大8GB
DDR3内存, 6M二级缓存,实时时钟,LPT1并行接口,3xSATA硬盘接口, PS/2键盘/鼠标接口,最多10个USB
V2.0(缺省为六个),最多4个千兆网络接口,板上图形显示接口,2048x1535分辨率,支持普通模拟UXGA,WUXGA及DVI和TFT,任选Mini-Card卡,支持多种系统引导方式(LAN,
ACPI2.0,IDE,USB等),功耗为:25-30
Watt, 主动散热,多种前后面板选择,支持Windows
7/ VISTA/ XP/2000/NT/9x, Linux, VxWorks,QNX,OS9等,MTBF>20年,工作温度:0
-+60C. (任选:-20C-+60C工作温度产品),重量:300g,5%-95%非凝结相对湿度。标准3U(100x160mm)
x42mm (8HP或12HP)。 |
|
ICP-PM |
|
3U
CompactPCI.
INTEL Pentium M迅驰处理器,1.4G/1.6G/1.8G/2.0GHz主频(相当于“奔腾
4”处理器P4速度为2.8至4.0G主频CPU.),400MHz
或533MHz FSB,板上焊接512M
DDR内存,可扩展到1G内存(512MB
DDR SO-DIMM), 2M二级缓存,实时时钟,两个RS232C串行接口,LPT1并行接口,I软驱接口,E-IDE硬盘接口,支持Ultra
DMA 133, PS/2键盘/鼠标接口,3个USB
V2.0及一个USB1.1接口,AC97-HDA声音接口,两个网络接口(一个100/10BASE-T,一个千兆FastEthernet
1000Base-T),板上图形显示接口32MB显存,2048x1535分辨率(任选AGP4x背板R7000以支持MPEG-2),支持普通模拟XVGA及DVI和TFT,在Win9x/NT/2000/XP下支持双显
任选CompactFlash卡插座,支持多种系统引导方式(LAN,
ACPI2.0,IDE,USB等),功耗为:1.4GHz主频为12
Watt,2.0G主频为28Watt, 被动或主动散热,多种前后面板选择,支持Windows
XP/2000/NT/9x, Linux, VxWorks,QNX,OS9等,MTBF>20年,工作温度:0
-+70C. (任选:-40C-+85C工作温度产品),重量:220g,5%-95%非凝结相对湿度。标准3U(100x160mm)
x21/42mm (4HP/8HP),PCIMG 2.0 R3.0;CE。 |
ICP-CM |
|
3U
CompactPCI.
INTEL Celeron M 赛扬处理器,600MHz/1.0G/1.3GHz主频,400MHz
FSB,板上焊接256M或512M
DDR内存,512K二级缓存,实时时钟,两个RS232C串行接口,LPT1并行接口,I软驱接口,E-IDE硬盘接口,支持Ultra
DMA 133, PS/2键盘/鼠标接口,3个USB
V2.0及一个USB1.1接口,AC97-HDA声音接口,两个网络接口(一个100/10BASE-T,一个千兆FastEthernet
1000Base-T),板上图形显示接口32MB显存,2048x1535分辨率(任选AGP4x背板R7000以支持MPEG-2),支持普通模拟XVGA及DVI和TFT,在Win9x/NT/2000/XP下支持双显
任选CompactFlash卡插座,支持多种系统引导方式(LAN,
ACPI2.0,IDE,USB等),功耗为:600MHz主频为10
Watt,1.3GHz主频为25Watt, 被动或主动散热,多种前后面板选择,支持Windows
XP/2000/NT/9x, Linux, VxWorks,QNX,OS9等,MTBF>20年,工作温度:0
-+70C. (任选:-40C-+85C工作温度产品),重量:220g,5%-95%非凝结相对湿度。标准3U(100x160mm)
x21/42mm (4HP/8HP),PCIMG 2.0 R3.0;CE。 |
ICP-PPC |
|
3U
CompactPCI. Motorola MPC8240 处理器(PowerPC),200MHz主频(可选其它主频),板上焊接32M或64M内存,可扩展到128MB,16K二级缓存,实时时钟,两个RS232C串行接口,LPT1并行接口,I软驱接口,E-IDE硬盘接口,支持Ultra
DMA 66, PS/2键盘/鼠标接口,两个USB1.1,两个Firewire(1394)接口,两个网络接口(100/10BASE-T),板上图形显示接口4MB显存(S3),1280x1024分辨率,支持普通模拟XVGA,支持双显和TV输出(NTSC/PAL),支持Flash
Disk(16MB), 可增加背板支持现场总线(CAN,PROFIBUS),热插拔,功耗为:7
Watt,8, 被动散热(无风扇),多种前后面板选择,支持Windows
CE, VxWorks, QNX,OS9等,MTBF>20年,工作温度:0
-+70C. (任选:-40C-+85C工作温度产品),标准3U(100x160mm)
x21/42/63mm (4TE/8TE/12TE), 重量:220g,
5%-95%非凝结相对湿度。 CompactPCI
R2.1;CE. |
|
 |
|
ICP-MMEDIA |
|
3U
CompactPCI, 显卡,ATI
Radeon 7000显示控制器,16MB显示内存,支持2048x1536及1920x1200显示分辨率MPEG-2译码能力,支持MS
Direct Draw和OpenGL, 支持GigaStar远程显示(15m),板上声卡(4297),可增加背板以支持CAN总线。工作温度:
0-60C,功耗:2Watt,重量:180g,5%-95%非凝结相对湿度,标准3U(100x160mm)。CompactPCI
R2.1,CE |
ICP-MMUSB |
|
3U
CompactPCI, 显卡,ATI
Radeon VE显示控制器,32MB显示内存,支持2048x1536及1920x1200显示分辨率MPEG-2译码能力,支持MS
Direct Draw和OpenGL, 支持GigaStar(DVI-D)远程显示(35m),板上USB
Hub,可支持4个PC
USB设备,工作温度: 0-60C,功耗:2Watt,重量:100g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE |
|
|
|
ICP-CARR |
|
3U
CompactPCI, ICP-CARR是可以通用载板,上面有两个背板插座,客户可以根据现场和应用的需要选择相应功能的背板插在上面。工作温度:
0-70C(任选:-40C-+85C工作温度的产品),功耗0.4Watt,重量:113g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE |
  |
|
背板如下: |
|
IPB-CAN: |
 |
C167C CAN总线控制器(集成82527),最大速率1M/s,
128K双口RAM区,支持DeviceNet,主操作系统包括C库/DLL应用层接口,例如:Windows
NT, VxWorks, QNX, OS-9, 等,500VDC隔离.
512K FLASH, 256K SRAM,重量:33g,工作温度:
0-70C(任选:-40C-+85C工作温度的产品)。 |
|
IPB-IBS: |
Motorola 68332,
INTERBUS总线控制器,最大速率:500K/s,2K双口RAM区,支持DeviceNet,主操作系统包括C库/DLL应用层接口,例如:Windows
NT, VxWorks, QNX等,500VDC隔离.
512K FLASH, 256K SRAM,重量:30g,工作温度:
0-70C(任选:-40C-+85C工作温度的产品)。 |
|
IPB-PFB: |
ASPC2, PROFIBUS总线控制器,速率:9.6k-12M波特,64K双口RAM区,支持DeviceNet,主操作系统包括C库/DLL应用层接口,例如:Windows
NT, VxWorks, QNX,OS-9等,500VDC隔离.
512K FLASH, 256K SRAM,重量:30g,工作温度:
0-70C(任选:-40C-+85C工作温度的产品)。 |
|
IPB-SER: |
双串行接口模块,16C550通讯控制器,支持RS232/422/485通讯协议,RS232信号:TXD,RXD,CTS,RTS,DSR,DTR,RI和DCD.
500VDC隔离, 重量:30g,工作温度:
0-70C(任选:-40C-+85C工作温度的产品)。 |
速率:RS422/485:460.8KBaud,
RS232: 230.4Baud, |
|
|
|
|
|
ICP-MULTI |
|
3U
CompactPCI,多功能I/O板,16路单端/8路插分,12位模拟量输入,输入范围:0-+5V,0-10V,-5V-+5V,-10V-+10V,0-20mA,4-20mA。采样速率100K,自动校准。4路12位模拟量输出通道,输出范围:0-5V,0-10V,-5V-+5V,-10V-+10V。数字量输入:16位,24V,数字量输出:8位24V(每通道1A)。4个16位计数器。系统和板间500VDC光电隔离。过压保护,即插即用,可热插拔。系统时钟出现错误以及A/D,D/A转换完成均可产生中断。可申请提供Windows
NT,Linux, VxWorks,QNX驱动。工作温度:
0-70C(任选:-20C-+85C工作温度的产品),功耗2.2Watt,重量:160g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE,IEC1131-2. |
ICP-DIN |
|
3U
CompactPCI,数字量I/O板,数字量输入:32路24VDC,开关时间20uS,
4个16位计数器。系统和板间500VDC光电隔离。过压保护,即插即用,可热插拔。输入状态改变或错误均可产生中断。LED状态指示。可申请提供Windows
NT,Linux, VxWorks,QNX驱动。工作温度:
0-70C(任选:-40C-+85C工作温度的产品),功耗0.5Watt,重量:100g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE,IEC1131-2. |
ICP-DIO |
|
3U
CompactPCI,数字量I/O板,数字量输入:16路24VDC,开关时间20uS,
数字量输出:16路24VDC(输出电流:每通道1A),开关时间20uS,
4个16位计数器。系统和板间500VDC光电隔离。过压保护,即插即用,可热插拔。输入状态改变或错误均可产生中断。LED状态指示。可申请提供Windows
NT,Linux, VxWorks,QNX驱动。工作温度:
0-70C(任选:-40C-+85C工作温度的产品),功耗0.7Watt,重量:100g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE,IEC1131-2. |
|
|
|
ICP-8SER |
|
CompactPCI载板,标准的Exar
XR17D158串行通讯控制器,与16C550
FIFO兼容,可在板上插入最多8个INOVA独立功能的模块(背板),以实现灵活的
串行通讯功能组合,不同的独立模块提供不同的通讯协议功能,例如
:RS232,RS422,RS485,IBIS或TTY(20mA电流环)。多数CPU结构都限制COM口的数量,最多为四个,但ICP-8SER拥有一个主控制器,
突破了标准的CPU通讯接口的限制,通过串行自由配置的子模块最多可配置8个独立的通讯接口,这些独立的子模块无须特别编程,由智能软件驱动自动配置。异步通讯速率:RS485/RS422:
460.8K,RS232:230.4K,TTY:9.6K, 其中RS422,RS485,IBIS和TTY方式子模块500VDC隔离.通讯模式:全双工或半双工;带有Win/XP驱动,内嵌驱动支持(SUSE
10.0和RedHat)0-70C工作温度,任选:-40C-+85C工作温度版本,功耗:3W,
MTBF>20万小时 |
ICP-ETH |
|
2口或4口Fast
Ethernet 3U CompactPCI网络通讯控制板,内置物理层接口单元,开放式标准结构,IEEE802.3u自适应接口协议,
自动MDI,MDI-X适应所有速度,自动检测CSMA/DC控制器,最大800MB/s数据传送速率,82551
IT Fast Ethernet, RJ45带有LED指示,32位PCI,DMA主模式,最大功耗3W,0-70C工作温度,任选:-40C-+85C工作温度版本,功耗:3W,
MTBF>20万小时 |
FSCC-cPCI |
|
CompactPCI高速同步串行通讯板,RS422/RS485接口规范,两个独立的全双工的串行通道。FIFO,支持HDLC,SDLC,X-Sync及透明模式协议,支持CRC(包括:自动处理传送/接收方向,CRC-CCITT,CRC32,CRC16,CRC8等),可选择帧同步信号,LED通讯状态指示。5V/300mA, 通讯速率:同步速率(内部时钟)最大50Mbit/s,同步速率(外部时钟)最大30Mbit/s,异步速率(DPLL)12.5Mbit/s,通讯模式:全双工;带有Win/XP驱动,0-70C工作温度,任选:-40C-+85C工作温度版本,
MTBF>20万小时 |
|
|
|
ICP-WLAN |
|
ICP-WLAN是一个基于Arte极其相关核心模块的类型IIIA
MiniPCI的CompactPCI无线通讯板。符合IEEE802.11a/b/g,具有以下特性:IEEE802.11
a/b/g, 64为或128位 WEP
编码加密,WPA加密,2.4
GHz 或 5 GHz频段,GlobespanVirata
PRISM WorldRaido 芯片组,户外距离270米,两个天线接口,0-70C工作温度 |
ICP-GSMSER |
|
ICP-GSMSER是一个高集成度,容易使用的GSM/GPRS/GPS平台,被设计用于无线、移动、运输通讯等场合。它集成了PCI串行控制器与最先进的Wavecom的通讯模块以完成GSM/GPRS/GPS功能。板上还附加了一个SPIM串行模块提供RS232\RS422\RS485或IBIS通讯功能,板上TNC-R连接器用于连接GSM或GPS天线,并在前端装有指示通讯状态的LED。 |
CompactPCI-1553 |
|
CompactPCI
1553 A/B,双冗余接口板,板上DSP处理器,符合MIL-STD-1553接口标准,先进的操作模式可同时作为总线控制器、监控或远程终端,单/多终端配置(最多32同步终端),滤波监测,256K
板上存储器(任选1MB),可软件配置中断,自动标签,3Ux4HP(100x160mm),即插即用,方便易用的API,Windows
95/98/NT/Me/2000/XP,Linux, VxWorks驱动支持,-40C-+70C工作温度. |
CompactPCI-429 |
|
最多8通道ARINC
429, 多种配置方式(例如:
8R/0T, 6R/2T, 4R/4T,2R/6T,0R/8T等),独立通道自动速度检测(最低12.5Kbps,最高100Kbps),
教正检测, 时间标签,序列记录,板上80MHz
DSP处理器,1MB
SRAM, 32KB真正的双口RAM,用户可配置缓存,可软件配置中断。3Ux4HP(100x160mm),即插即用,方便易用的API,支持Windows
XP/2000/NT/9x, Linux,VxWorks等,-40C-+70C工作温度. |
|
|
 |
|
ICP-PMC |
|
3U
CompactPCI, ICP-PMC是可以通用PMC模块载板,上面有两个PMC模块插座,客户可以根据现场和应用的需要选择相应功能的PMC模块插在上面。例如:网络,图象,I/O,SCSI等,世界上有许多厂家都生产IEEE工业标准PMC模块。工作温度:
0-70C(任选:-40C-+85C工作温度的产品),功耗0.4Watt,重量:70g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE |
ICP-PCMCIA |
|
3U
CompactPCI, PCMCIA驱动器板,支持两个类型I/II或一个类型III的PCMCIA卡,68pin
CardBUS卡槽,可作为“主”也可作为“从”设备。速率132M/s。工作温度:
0-70C,功耗:5V/600mA,,重量:151g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE |
IPM-ATA |
|
3U
CompactPCI, ATA设备载板,可支持2.5"硬盘,PCMCIA,CompactFlash,
MicroDrive等,有如下三中配置:(1)1xHD和1xCF,
(2)1xPCMCIA和1xCF, (3)1xCF和1xCF,
从后端与CPU相连68pin
CardBUS卡槽,工作温度: -40C-+85C,重量:130g,5%-95%非凝结相对湿度。标准3U(100x160mm)。CompactPCI
R2.1,CE |
|
 |
|
ICP-PSU-70 |
|
3U
CompactPCI, 70Watt AC/DC电源,115VAC(+/-20%)或230VAC输入,2.5A保险丝,输入频率"48Hz
-70Hz, 输出3.3V/5A, 5V/12A, 12V/1A,效率80%,
LED状态指示,连续短路保护并自动恢复,连接器:
DIN EN60603(DIN41612), 工作温度:0-70C(任选:
-25C-+85C,重量:770g,5%-95%非凝结相对湿度。标准3Ux10HPx160mm。CompactPCI
R2.1,CE |
ICP-PSU-120 |
|
3U
CompactPCI, 120Watt AC/DC电源,自动90VAC-253VAC输入,2.5A保险丝,输入频率"48Hz
-62Hz, 输出3.3V/11A,
5V/15A, 12V/1A,-12V/0.25A,待机功耗10Watt,
效率>80%,
LED状态指示,连续短路保护并自动恢复,连接器:
DIN EN60603(DIN41612), 工作温度:-10C-+70C(任选:
-25C-+85C,重量:1250g,5%-95%非凝结相对湿度。标准3Ux10HPx160mm。CompactPCI
R2.1,CE |
ICP-DC/DC-60 |
|
3U
CompactPCI, 60Watt DC/DC电源,16.8-36VDC输入,2.5A保险丝,输出3.3V/5A,
5V/7A, 12V/1A,-12V/0.25A,待机功耗18Watt, 效率>80%,
LED状态指示,连续短路保护并自动恢复,连接器:
DIN EN60603(DIN41612), 无需风扇, 工作温度:0C-
+70C(任选: -40C-+85C,重量:1250g,5%-95%非凝结相对湿度。标准3U。CompactPCI
R2.1,CE |
ICP-DC/DC-100 |
|
3U
CompactPCI, 100Watt DC/DC电源,8.5VDC-36VDC输入,20A保险丝,
输出3.3V/11A, 5V/13A, 12V/1A,-12V/0.25A,待机功耗10Watt,
效率>80%, LED状态指示,连续短路保护并自动恢复,连接器:
DIN EN60603(DIN41612), 无需风扇, 工作温度:-10C-
+70C(任选: -30C-+85C,重量:1250g,5%-95%非凝结相对湿度。标准3Ux12HPx160mm。CompactPCI
R2.1,CE |
ICP-UPS |
|
3U
CompactPCI, UPS不间断电源,
板上镍铬电池,开机后自动充电,12VDC输入,输入电流200mA,
输出:3.125V/5A, 4.75V/10A, 内部12.5A保险丝,
电池容量:1700mAh, LED状态指示,
工作温度: 0C- +45C(非充电状态下:
-20C-+60C),重量:750g,5%-95%非凝结相对湿度。标准3U。CompactPCI
R2.1,CE |
ICP-BPL,
ICP-SYSC |
完整的CompactPCI系统以及各种CompactPCI母板,机笼,机箱,面板等。 |
 |
|
|
